人工呼吸器モニターの見方完全解説！波形と数値で急変を見抜く実践術

集中治療室（ICU）や急性期病棟のみならず、近年は一般病棟や回復期リハビリテーション病棟でも人工呼吸器を装着した患者を受け入れる機会が急増しています。しかし、ナースステーションやベッドサイドでモニターを目にした瞬間、無数に並ぶ数値と目まぐるしく変化する波形に圧倒され、「どこから見ればよいのかわからない」「アラームが鳴るたびに冷や汗が出る」と苦手意識を抱える医療従事者は後を絶ちません。

人工呼吸器のモニターは、決して単なる機械の作動状況を表示するパネルではありません。そこには、患者の肺の中でリアルタイムに起きている生理学的変化、気道の狭窄、自発呼吸と人工呼吸器の衝突、さらには心不全やショックといった生命危機の兆候が克明に刻まれています。本稿では、複雑な表示を瞬時に解読し、ベッドサイドでの安全かつ迅速なアセスメントへ繋げるための決定的な観察眼を網羅的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：人工呼吸器モニターは「設定値」と「実測値」を明確に区別し、一回換気量（予測体重あたり6〜8mL/kg）と気道内圧（最高気道内圧30cmH2O以下）の乖離を素早く捉えることが観察の第一歩となる。
• 要点2：圧・流量・換気量の基本3波形に加え、カプノメーター波形の形状変化を読み解くことで、ファイティングや同調不全、気道分泌物の貯留といった急変リスクを早期に特定できる。
• 要点3：アラーム発出時の鉄則は「機械ではなく患者を直接見ること」。臨床工学技士の保守知見と看護師の身体アセスメントを統合し、チーム全体でアラーム疲労を防ぐ体制構築が不可欠である。

【基本構造】数値と波形が多すぎて苦手な人へ｜人工呼吸器モニターの全体像を3分で整理

人工呼吸器モニターが難解に感じられる最大の原因は、画面上に「医療者が設定した目標値」と「患者の肺から返ってきた実測値」が混在している点にあります。日本光電が国内展開する「ハミルトンG5」などの高性能機をはじめ、現代の人工呼吸器はタッチパネル上に数十種類のパラメーターを同時表示できますが、臨床の現場で瞬時に把握すべき情報は驚くほどシンプルに絞り込めます。

モニター画面は基本的に、以下の3つの情報ブロックに分解して視覚を固定させることが鉄則です。

第1のブロックは「換気モードと送気設定エリア」です。医師の指示通りにVCV（量規定換気）やPCV（圧規定換気）、あるいはPSV（圧支持換気）が選択され、PEEP（呼気終末陽圧）や設定吸入酸素濃度（FiO2）が正確に維持されているかを確認する基準枠となります。照林社の『人工呼吸ケアのすべてがわかる本』において東京慈恵会医科大学葛飾医療センター臨床工学部技士長の石井宣大氏が指摘するように、申し送り時や装着直後に「指示箋と実機設定の突合」を怠らない姿勢がすべての安全管理の出発点です。

第2のブロックは「生体実測値エリア」です。ここには、患者が実際に吐き出した「呼気一回換気量（VTE）」、1分間の「分時換気量（MV）」、実測の「呼吸回数（f/total）」、そして「最高気道内圧（Ppeak / PIP）」がリアルタイムにデジタル表示されます。設定した数値通りに送気されているかではなく、「患者の肺がその設定をどのように受け止めているか」を評価するエリアです。

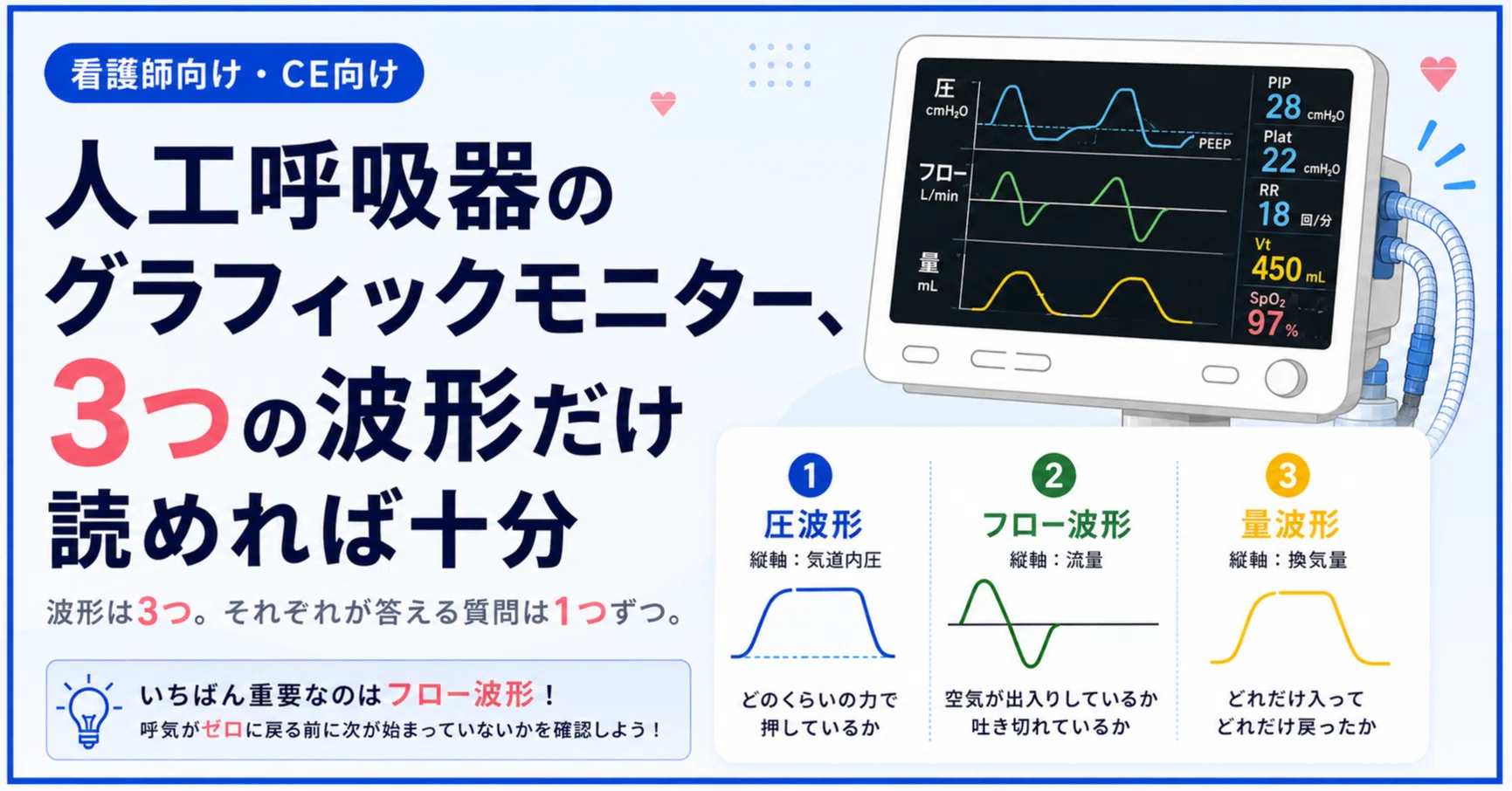

第3のブロックが「グラフィック波形エリア」です。上から順に「圧—時間波形」「流量（フロー）—時間波形」「換気量—時間波形」が描画され、機種によっては呼気終末二酸化炭素分圧（EtCO2）を示すカプノグラムが連動します。数値が「結果の平均点」だとすれば、波形は「1回ごとの呼吸のドラマ」を映し出す映画のようなものです。数値の異常に気付く前に、波形の崩れとして異常の予兆が表れます。

【基準値と病態】一回換気量基準値と気道内圧モニターが告げる危険シグナル

モニターの数値を評価する際、絶対に曖昧にしてはならないのが圧換気と量換気の違いによる見方の逆転現象です。この呼吸生理学的メカニズムを理解していないと、異常の発見が致命的に遅れることになります。

量換気（VCV: Volume Controlled Ventilation）では、術者が指定した一回換気量を機械が強制的に押し込みます。したがって、一回換気量は一定に保たれますが、患者の肺コンプライアンス（肺の広がりやすさ）が低下したり、気道に痰が詰まったりすると、気道内圧モニターの数値が危険水準まで跳ね上がります。一方、圧換気（PCV: Pressure Controlled Ventilation）では、設定した圧力を上限として送気するため気道内圧は一定に保たれるものの、肺が硬くなると一回換気量が急激に減少します。

換気量の評価において、現代の集中治療医学で絶対的なスタンダードとなっているのが一回換気量基準値の計算手法です。ベッド上の患者の「現在の実体重」を基準にしてはなりません。肥満の患者であっても肺の容積そのものは骨格（身長）に依存するため、肺保護換気戦略（Lung Protective Ventilation）に基づき、以下の計算式から導かれる「予測体重（PBW: Predicted Body Weight）」を用います。

• 男性の予測体重（kg）： 50 ＋ 0.91 × 〔身長（cm） － 152.4〕
• 女性の予測体重（kg）： 45.5 ＋ 0.91 × 〔身長（cm） － 152.4〕

急性呼吸促迫症候群（ARDS）をはじめとする重症呼吸不全では、肺胞の過膨張による肺傷害（VILI）を防ぐため、予測体重あたり6〜8mL/kg（厳格な管理下では4〜6mL/kg）の換気量をターゲットとします。モニターの呼気一回換気量（VTE）がこの範囲を逸脱し、過小換気によるアシドーシスや過大換気による容量損傷を引き起こしていないかを常時監視しなければなりません。

同時に監視すべきパラメーターが、気道内圧モニターとPEEP設定と確認です。最高気道内圧（Ppeak）は30cmH2O以下を維持することが安全の目安とされ、肺胞が均等に拡張した状態の圧力を示すプラトー圧（Pplat）は25〜30cmH2O未満に抑える必要があります。PEEPは肺胞の虚脱（無気肺）を防ぐために通常5〜10cmH2O程度で設定されますが、自己PEEP（Auto-PEEP）が発生して実測の呼気終末圧が設定値を上回っていないかを確認することが重要です。

さらに、呼吸パターンの指標となる吸気呼気比率IE比は、生理学的な基本である1:2を目安とします。慢性閉塞性肺疾患（COPD）や気管支喘息の急性増悪では、呼気抵抗の増大により息を吐き切るまでに長時間を要するため、IE比を1:3や1:4へと呼気時間を長めに設定し、モニター上で呼気フローがゼロベースラインまで戻っているかを厳密に確認する作業が求められます。

【比較検証】主要パラメーターの正常範囲・異常時の兆候と対応一覧

ベッドサイドで直面する主要なモニター指標について、標準的な管理基準と異常時の鑑別ポイントを体系化しました。以下の表をアセスメントの照合基準として活用してください。

【人工呼吸器波形の見方】同調不全とファイティング対処法｜カプノメーター波形で急変を察知

モニターの数値を理解した次の段階として避けて通れないのが、人工呼吸器波形の見方の習熟です。波形を読み解く能力は、患者が機械と格闘している苦痛を解消し、安全な離脱（ウィーニング）へ進むための必須スキルといえます。

臨床で最も頻繁に遭遇し、看護師を悩ませるのが同調不全の見分け方です。同調不全とは、患者自身の呼吸リズムや吸気要求と、人工呼吸器の送気タイミングが一致しない現象を指します。グラフィックモニター上では以下のような特徴的な歪みとなって現れます。

• トリガー不全（無効努力）：患者が息を吸おうとして圧波形が下方に凹んでいるにもかかわらず、送気が開始されない状態。トリガー感度が鈍すぎるか、呼気終末に空気が残っている（Auto-PEEP）ことが原因です。
• ダブルトリガー：患者の吸気要求に対して換気量や吸気時間が足りず、1回の呼吸努力に対して機械が2回連続で送気してしまう現象。波形が2段重ねの山を描きます。
• オートトリガー：回路内の結露による水滴の揺れや、心臓の拍動による胸郭の微細な振動を患者の呼吸努力と誤認し、自発呼吸がないのに機械が勝手に送気を連発する状態。

ここで極めて重要な臨床判断となるのが、ファイティング対処法と「バッキング」の鑑別です。両者は混同されがちですが、発生機序と対応は明確に異なります。

バッキング（Bucking）とは、気管分岐部へのカニューレ先端の接触や、気道内に溜まった多量の喀痰の刺激によって引き起こされる「激しい咳反射」です。圧波形は瞬間的に針のように鋭く跳ね上がります。この場合の対応は、速やかな気管内吸引やチューブ位置の再調整であり、鎮静薬の増量は根本解決になりません。

これに対し、ファイティング（Fighting）は「患者の吸気要求と機械の換気パターンとの生理学的不一致」によって生じます。呼気時に機械が吸気を送り込もうとしたり、患者がもっと空気を欲しがっているのに送気流量が不足していたりする状態です。波形全体が不規則に乱れ、ベースラインが激しく揺れ動きます。

ファイティングへの対処は、単に「暴れているから鎮静薬を投与する」という短絡的な処置であってはなりません。鎮静の安易な増量は、人工呼吸器関連肺炎（VAP）のリスクを高め、人工呼吸器離脱プロトコルを大幅に遅延させます。まずはパルスオキシメーターでSpO2を確認し、痛みのコントロール（鎮痛優先アプローチ）を評価したうえで、医師や臨床工学技士とともに「送気モードの変更（VCVからPCVまたはPSVへ）」「吸気流速（ピークフロー）の引き上げ」「トリガー感度の適正化」といった機械側の調整を行うのがプロフェッショナルなアプローチです。

さらに、近年必須のモニタリングとなったカプノメーター波形（EtCO2グラフィック）の形状分析も見逃せません。正常なカプノグラムは綺麗な四角形（矩形波）を描きますが、気管支喘息やCOPD、気道狭窄によって呼気ガスがスムーズに排出されない場合、波形の立ち上がりが遅れて右上がりの傾斜を描く「サメの背びれ状（Shark fin pattern）」へと変化します。この波形変形をモニター上で捉えた場合、気管支攣縮に対する吸入療法や吸引などの介入が直ちに求められます。

【実態検証】病棟看護師の生の声と臨床工学技士チェックリストから見る現場のリアル

臨床の第一線で働く看護師への取材や医療コミュニティの生の声を集約すると、人工呼吸器管理に対する強い重圧と心理的負担が浮き彫りになります。

「夜勤帯にモニターのアラーム音が鳴り響くと、他の部屋のコール対応中でも血の気が引く」「波形の意味を先輩に質問しても『とにかく吸引して様子を見て』としか返されず、論理的な見方が身につかない」「主治医によって設定変更の基準がバラバラで、モニターの数値がどこまで変動したらコールすべきか判断に迷う」――こうしたリアルな悩みが現場に渦巻いています。

こうした混乱を打破し、安全な医療を提供するために欠かせないのが、職種間の明確な役割分担と標準化された臨床工学技士チェックリストの導入です。ベッドサイドで看護師が評価すべき看護師アセスメント項目と、臨床工学技士（CE）が専門性を発揮するハードウェア点検を連携させることで、事故の芽を事前に摘み取ることができます。

日々の巡回において、ベッドサイドで直ちに確認すべき臨床チェックリストは以下の通りです。

• 患者生体アセスメント（看護師主導）：
  • 両側胸郭の動きが左右対称に維持されているか（片肺挿管の否定）。
  • 胸骨上窩や肋間の陥没呼吸、鼻翼呼吸などの努力呼吸徴候がないか。
  • 意識レベルと疼痛スケール（CPOT等）、不穏・せん妄の有無。
  • 気管挿管チューブの口角固定位置（cm）のズレとカフ圧（20〜30cmH2O）の適正性。
• 機器・回路セーフティチェック（臨床工学技士連携）：
  • 呼吸回路の垂れ下がりやウォータートラップ内の結露貯留がないか。
  • 加温加湿器の温度設定（チャンバー出口37℃前後）と給水の残量。
  • 人工鼻の目詰まりや過剰な水分吸着による吸気抵抗増大の有無。
  • バッテリ残量と医療ガスピップ圧（酸素・空気の配管接続）の確認。
  • 各パラメーターのアラーム上限値・下限値が患者の現在値に適正幅で設定されているか。

機器トラブルの多くは、モニターの向こう側にある物理的な回路のねじれや結露といった「初歩的な見落とし」から発生しています。モニターの異変を感知した瞬間に、患者の体幹から回路の接続部、そして人工呼吸器本体へと視線を一筆書きのように滑らせる動線管理が、ミスのないアセスメントを実現します。

一般に知られていない盲点と現場の誤解｜「アラーム消音」が招く重大リスク

人工呼吸器の取り扱いにおいて、病棟内で無意識に共有されてしまっている「危険な思い込み」がいくつか存在します。医療事故調査制度の報告書などでも警鐘が鳴らされている代表的な誤解を解消しておきましょう。

最も重大な誤解は、「アラームが鳴ったら、まず本体の消音ボタンを押して設定画面を触る」という行動パターンです。断言しますが、これは本末転倒な対応です。アラームが発報した際、医療者が最初に目頭を向けるべき対象はモニター画面ではなく「患者自身の胸郭と顔色」でなければなりません。

適切な人工呼吸器アラーム対応の黄金律は、「患者の観察 → 回路の確認 → モニター数値の確認」という不可逆のシーケンスです。気管挿管チューブの偶発的抜管や換気停止が発生している状況下で、画面の消音に数秒を奪われることは致命傷になり得ます。患者の呼吸状態が切迫しており原因が即座に特定できない場合は、迷わず人工呼吸器を回路から外し、ジャクソンリースやアンビューバッグによる用手換気（100%酸素投与）へ切り替える決断力が求められます。

次に根深い誤解が、「一回換気量は患者の体重計の数値（実体重）に合わせて増減させる」という認識です。前述の通り、肥満体型の患者に対して実体重で8mL/kgを計算し送気した場合、小さな肺に過大な圧力をかけ続けることになり、圧損傷（バロトラウマ）や気胸を引き起こす直接の引き金となります。必ず身長から割り出した予測体重で設定と実測値を比較検討しなければなりません。

さらに、「最高気道内圧が高いのは気管内の痰が詰まっているからであり、吸引すれば解決する」という短絡的なアプローチも現場の大きな盲点です。気道内圧の上昇要因は、痰の貯留（気道抵抗の増加）だけではありません。緊張性気胸の発生、無気肺の進行、腹部膨満による横隔膜の突き上げ、あるいは気管チューブの噛み込みなど、多岐にわたる病態が背景に潜んでいます。吸引カテーテルを通す前に、胸部聴診で左右差を確認する慎重さが不可欠です。

【プロの結論】モニターに振り回されない医療従事者の思考法と連携の判断基準

医療現場を悩ませる深刻な問題の一つに「アラーム疲労（Alarm Fatigue）」があります。1日に数百回と鳴り響くアラーム音に脳が麻痺し、本当に危機的な警告音に対する認知反応が鈍ってしまう認知的過負荷の現象です。

この疲労から脱却するための鍵は、アラームを「鳴ってから慌てて止めるもの」ではなく、「患者の状態変化を先回りして捉えるセンサー」として再定義することにあります。患者の回復状況や体位変換に合わせて、医師や臨床工学技士と協議しながらアラームの上下限値を実情に即した「意味のある閾値」へ再設定する作業をルーチン化しなければなりません。

ベッドサイドで判断に迷った際、即座に専門職（医師・臨床工学技士）へエスカレーションすべき基準は明確です。「SpO2が急激に低下し吸入酸素濃度（FiO2）を上げても改善しない」「最高気道内圧が40cmH2Oを超えて警報が鳴り止まない」「急激な換気量低下に伴い循環動態（血圧・脈拍）が破綻しかけている」――このいずれかに該当した場合は、個人の裁量で解決を図ろうとせず、直ちにチームを招集する勇気が患者の命を繋ぎます。

【人工呼吸器モニターの見方】に関するよくある質問（FAQ）

Q1：圧換気（PCV）と量換気（VCV）でモニターを見る優先順位はどう変わりますか？
A1：監視の優先順位が完全に逆転します。量換気（VCV）では換気量が一定に保たれるため、「最高気道内圧（Ppeak）」の上昇を最優先で監視し、肺に無理な圧力がかかっていないかを確認します。対して圧換気（PCV）では気道圧が一定に制限されるため、肺コンプライアンスの低下や気道抵抗の増大によって「呼気一回換気量（VTE）」が危険水準まで減少していないかを最優先で確認します。

Q2：モニターの気道内圧が急激に上昇した場合、最初に行うべきアクションは？
A2：まず患者の胸郭の動きと顔色、SpO2を目視で確認します。次に、患者が気管チューブを噛んでいないか、回路が折れ曲がっていないかを確認してください。これらに問題がなければ、聴診器を当てて左右の呼吸音を確認し、痰の貯留による副雑音（ラ音）がないか、あるいは片肺の呼吸音減弱（気胸や片肺挿管の兆候）がないかを特定したうえで、必要に応じた吸引や医師への緊急連絡を行います。

Q3：カプノメーター（EtCO2）波形が突然ゼロになった場合、何を疑うべきですか？
A3：最優先で疑うべきは「気管挿管チューブの完全な脱落（自己抜管・事故抜管）」、次いで「呼吸回路の完全な外れ」、そして「重篤な心停止（肺血流の途絶）」です。カプノメーターは肺胞から二酸化炭素を含んだガスがセンサーを通過しない限り数値を刻みません。直ちに用手換気へ切り替えられる準備を整えつつ、患者の頸動脈拍動と胸郭の動きを確認してください。

まとめ：モニターの「数値」ではなく「患者の呼吸」を見る観察眼を磨く

人工呼吸器モニターの見方をマスターすることは、単に計器の数値を読み上げる作業を指すのではありません。画面に表示されるデジタル数字や微細なグラフィックの揺らぎを手がかりにして、人工呼吸器という強固な機械の奥で懸命に息を吸い、吐き出している「患者の肺の息づかい」を透視する技術そのものです。

一回換気量の基準値を把握し、気道内圧の警告に耳を傾け、波形の乱れから同調不全の叫びを聞き取る。そして何より、異常を感知した際には機械の設定パネルではなく、目の前に横たわる患者の胸郭と表情へ真っ先に視線を注ぐこと。この基本に立ち返る姿勢こそが、アラームに脅かされる日々の臨床を、確信に満ちた高精度な看護アセスメントの場へと進化させる決定的な羅針盤となります。 （出典: 人工 呼吸 器 モニター 見方（Yahoo!ニュース））
